SBW系列温度变送器
产品概述：
SBW系列热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线）。将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10 mA、的输出信号。
该变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可应用于冶金、石油、化工、电力、轻工、纺织、食品以及科研等工业部门。
产品特点：
1.采用硅橡胶或环氧树脂密封结构,因此耐震、耐湿、适合在恶劣的现场境中安装使用；
2.现场安装在热电偶、热电阻的接线盒内使用,直接输出4~20mA、0~10 mA、的输出信号。这样既节约了昂贵的补偿导线费用，又增加了信号远距离传输过程中的抗干扰能力；
3.热电偶变送器具有冷端温度自动补偿功能；
4.精度高、功耗低、使用环境温度范围宽,工作稳定；
5.既可以与热电偶、热电阻形成一体化现场安装结构,也可以作为功能模块安装在检测设备中和仪表盘上使用；
6.智能型温度变送器可按用户实际需要调整变送器的显示方向,并可显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；
技术参数：
1、输入信号：热电偶: K、E、J、B、S、T、N。热电阻：Pt100、Cu100、Cu50（三线制、四线制)。智能型温度变送器的输入信号可通过PC机或手持器任意设置；
2、输出信号：在量程范围内输出4~20mA直流信号，与热电偶、热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4～20mA直流信号；
隔离式温度变送器,输入与输出相隔离,隔离电压0.5KV，增加了抗共模干扰能力，适合于计算机连网使用；
3、基本误差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接线方式：二线制、三线制、四线制；
5、显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持器设定；
使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；
6、工作电压：普通型12V～35V，智能型12V~45V,额定工作电压为24V；
7、允许负载电阻：500Q (24VDC供电）；负载电阻R( max )=5o(vmin-12)，例如在额定工作电压24VB，负载电阻可在O-600范围内选择使用。
8、工作环境：a：环境温度-25-80℃（常规型)
-25~70℃(数显型)
-20~75℃(智能型)
b：相对湿度:5%~95%
c：机械振动f<50Hz，振幅≤0.15mm
d：无腐蚀气体或类似的环境；
9、温度影响系数：6≤0.05%/C；
工作原理：
热电偶或热电阻传感器反被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器算处理后以4～~20mA直流电流输出;另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种,均采用反馈方式。对热电阻传感器，用正反馈方式校正，对热电偶传感器，用多段逼近法进行校正。一体化数字显示温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输出，LED显示的温度变送器用三线制方式输出。

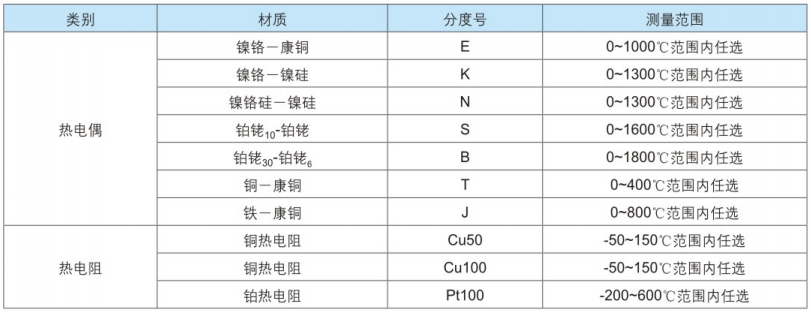

测温范围：

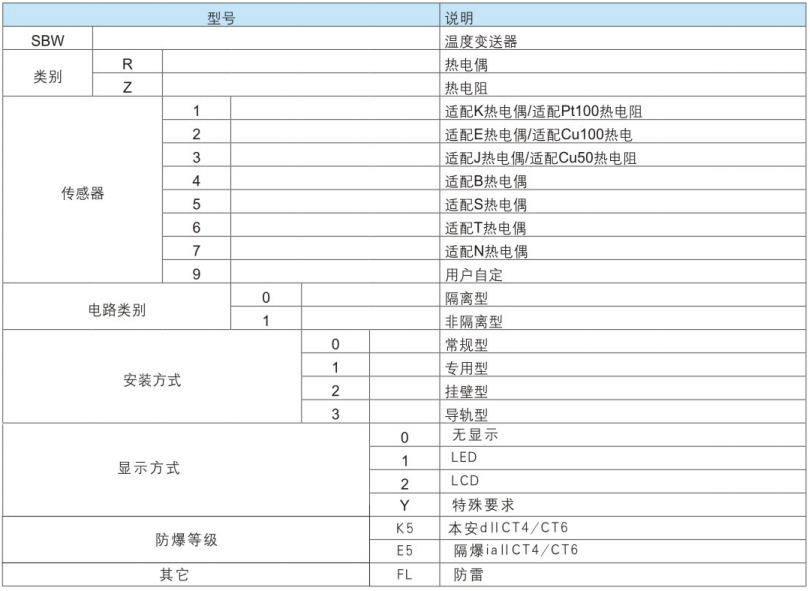

智型号代码及说明：
注：仪表接线端子详细情况见随机的说明书及仪表后接线图
校验方法：
用于爆炸危险场所时，请注意防爆标志与防护等级机电一体化温度变送器地安装的环境是在-20℃～70℃内，当周围环境温度太高时，SBW信号转换器和显示模块可以与热电偶或热电阻分离安装。我厂配有分离安装变送器的防爆盒)
加电前,请仔细检查电源的正负极性，不能接错，否则可能造成不可知后果。
SBW信号转换器显示仪模块用环氧树脂灌封固化，以加强其防震性能，并防湿、防腐、防潮
温度变送器使用六个月后需进行校验
热电偶温度变送器验方法:
按系统连接方法接线
根据变送器铭牌上标明的伟感器和量程范围，输入相应的电势，使输出分别为1V和5V(可以分别调整零点位器满人度电位器)
按量程十等分点输入各电势值，检查各温度点输出是否符合精度范围
按说明书标项进行测试，应符合要求
热电阻温度变送器校验方法：
热电阻温度变送器校验方法设备要求:数字电压表一台
按系统边接方法接线
根据变送器铭牌上标明的传感器和量程范围，输入相应的阻值，使输出分别这1V和5V(可分别调整零点电位器满度电位器)
按时程十等分点输入各电阻值，检查各温度输出是否符合精度范围
按说明书批标项进行测试，应符合要求防护等级：IP54。
